Двухфазные пассивные теплопередающие устройства

Тепловая труба (ТТ) — двухфазное пассивное теплопередающее устройство (ДПТУ) с теплопроводностью гораздо выше, чем у любого твёрдого тела. Основным преимуществом ТТ является простота изготовления и массовость, что позволяет использовать их в широком спектре задач.

Ограничения:

Длина теплопереноса зависит от диаметра ТТ и расположения в пространстве
Невысокая мощность теплопереноса — как правило, устанавливается несколько ТТ на один источник
Ограниченные варианты компоновки из-за размеров самих ТТ
Невозможность стабильно работать при температуре ниже 0°С

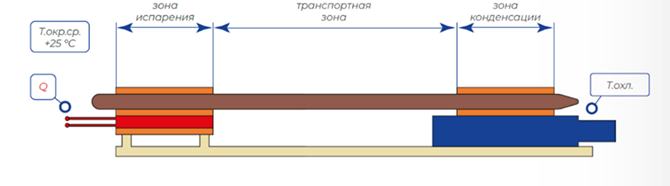

Условные обозначения

Зона испарения (мм)

— участок ТТ, к которому подводится тепловая нагрузка.
Транспортная зона

— участок ТТ, по которому теплоноситель движется в зону конденсации.
Зона конденсации (мм)

— участок ТТ, от которого отводится тепловая нагрузка.
Прикладываемая мощность (Q, Вт)

— тепловая мощность, переданная ТТ в зоне испарения.
